Androtec Kubatura

Die AndroTec Kubatur-Berechnungssoftware für Microsoft-Windows erlaubt auf einfache Weise die Volumenbestimmung zwischen zwei Oberflächen (sogenannten Horizonten) gemäß den geltenden REB/GAEB-Vorschriften.

Die Oberflächen können dabei entweder durch horizontale Ebenen fester Höhe oder durch Mess- bzw. CAD-Daten vorgegeben werden. Auf Wunsch lassen sich die einzelnen Koordinaten mit einem Höhenversatz beaufschlagen. Bruchkanten im Gelände werden von der automatischen Dreiecksvermaschung ebenso berücksichtigt, wie vorgegebene Begrenzungen oder Aussparungen des Abrechnungsgebietes.

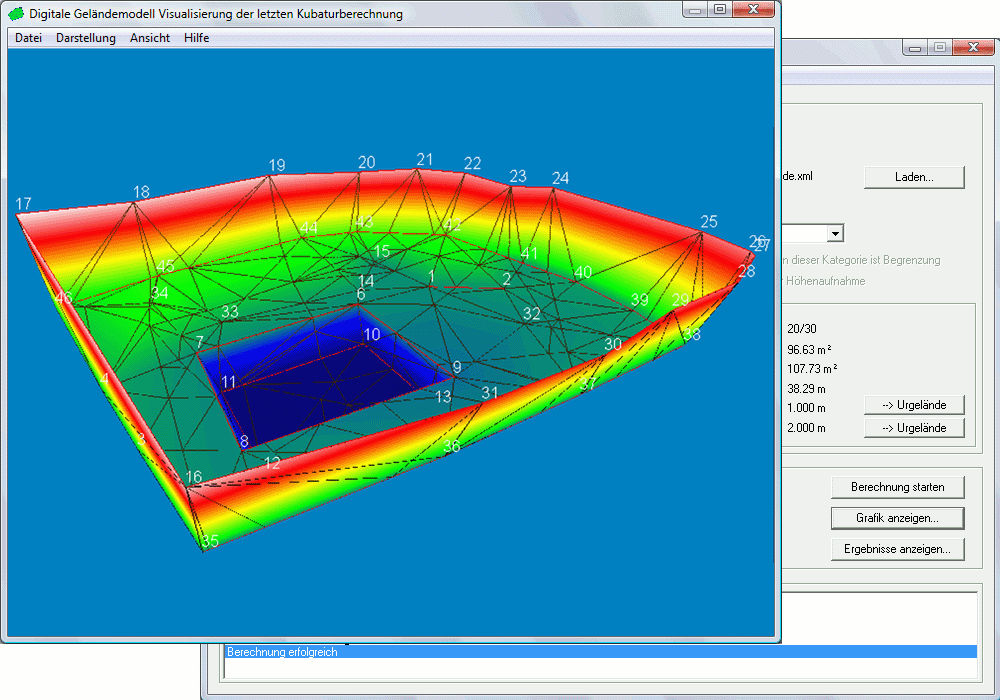

Neben der numerischen Ausgabe aller relevanten Berechnungsergebnisse wie Auftrag, Abtrag, Oberfläche, Umfang, usw. erlaubt eine dreidimensionale Darstellung die visuelle Überprüfung der aufgenommenen Messwerte. Ausführliche Berechnungsprotokolle gewährleisten darüber hinaus die Nachprüfbarkeit der Ergebnisse durch den Auftraggeber.

Kubatura kann entweder mit dem AndroTec PlanAssistent eingesetzt werden oder zusammen mit dem Geodaten-Konverter CVT-Pro als eigenständige Lösung für Totalstationen und GPS-Systeme aller führenden Hersteller.

Mit GeoMax FieldGenius, X•Pad, Carlson SurvCE oder einer anderen Feldsoftware zur Lokalisierung können Sie die Zipp20 bei der Arbeit so nutzen, wie es für Ihre Anforderungen am besten ist. Dank integriertem Bluetooth® und der Fähigkeit, sich mit allen Tablets oder Feld-Controllern zu verbinden, bietet Ihnen die Zipp20 höchste Flexibilität. Dies alles kombiniert in einem System, das ein Farb-Touch-Display, einen großen Messbereich ohne Prisma und alle Ihre Lieblingsanwendungen von Windows® CE bietet, macht die Zipp20 Totalstation zu einem Instrument das „arbeitet, wenn Sie arbeiten“.

• Automatische Dreiecksvermaschung unter Berücksichtigung von Bruchkanten, Begrenzungen und Aussparungen
• Bestimmung des Auf- und Abtrags, der Oberflächen und des Umfangs von zwei Geländeaufnahmen, von einer Geländeaufnahme und einer Horizontalebene, von einer Geländeaufnahme bezogen auf den höchsten oder niedrigsten Punkt dieser Aufnahme, von höhenverschobenen Geländeaufnahmen
• Generierung des Differenzmodells
• Generierung von Höhenlinien mit wählbarem Abstand
• Generierung von Höhenwerten in wählbarem Raster
• 3D-Grafikdarstellung der Geländemodelle oder des Differenzmodells in Echtzeit
• Viele Grafikoptionen wie Falschfarbendarstellung, Zentral- oder Parallelprojektion, Überhöhungsfaktor, usw.
• Datenimport aus allen wichtigen Datenformaten: DXF, XML, CSV, TXT, Leica-GSI, REB (DA30, 45, 49)
Exportmöglichkeit in das CAD-Format DXF und die REB Datenarten 30, 45, 49 und 58
• Automatische Protokollgenerierung mit 3D-Grafik, Koordinatenverzeichnis und Berechnugsnachweis nach REB/GAEB
• Protokoll für (Ober-)flächenberechnung mit 3D-Grafik, Koordinatenverzeichnis, Streckenverzeichnis und Rechnung
• Speichern von Protokollen in den Dateiformaten RTF oder CSV

• REB 22.013
• GAEB-VB 20.404
• GAEB-VB 22.114
